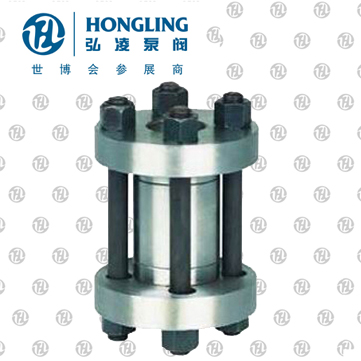

H72Y對夾式高壓止回閥概述：
高壓止回閥“ C ”型，系供安裝在溶液、液氨、 25% 氨水、氮氨混合氣的管道上用的。“ R ”型系供安裝在尿素裝置管道上，輸送尿素及甲胺液用的。
對夾式高壓止回閥主要零部件材料：
| 零件名稱 | 材料名稱用標準牌號 | 材料名稱用標準牌號 |
| 閥體 | 合金鋼 GB3077-88 40Cr | 尿素級不銹鋼 GB1220-92 00Cr17Ni14Mo2 |
| 閥座、閥瓣 | 不銹鋼 GB1220-92 2Cr13 | 尿素級不銹鋼 GB1220-92 00Cr17Ni14Mo2 |
| 透鏡墊 | 優質碳鋼 GB699-88 20 | 尿素級不銹鋼 GB1220-92 00Cr17Ni14Mo2 |
| 法蘭 | 優質碳鋼 GB699-88 35 | 優質碳素鋼 GB699-88 35 |
| 雙頭螺栓 | 優質碳鋼 GB699-88 40 | 優質碳鋼 GB699-88 40 |
| 螺母 | 優質碳鋼 GB699-88 25 | 優質碳鋼 GB699-88 25 |
| 彈簧 | 彈簧鋼 GB1222-84 65Mn | 尿素級不銹鋼 GB1220-92 00CR17Ni10Mo2 |
| O 型密封圈 | 四氟乙烯 日華爾卡 7010 | 四氟乙烯 日華爾卡 7010 |
對夾式高壓止回閥結構尺寸圖：
對夾式高壓止回閥性能規范：
| 型號 |
公稱壓力 （MPa） |
試驗壓（MPa） |
工作壓力 （MPa） |
工作 | 工作介質 | |
| 強度 | 密封 | |||||
|
H72Y- 160C 320C |
16 32 |
24 48 |
17.6 35.2 |
≤ -30-260 | C ：氮、氫、氨 | |
|
H72Y- 220R 320R |
22 32 |
33 48 |
24.2 35.2 |
≤ -200-260 | R ：尿素及甲胺液 | |
對夾式高壓止回閥PN16.0~22.0MPa外形尺寸：
| H72Y-160C H72W-220R | |||||||
| 公稱通徑 | D | D1 | D | M | L | L1 | 重量（ kg ） |
| 15 | 95 | 42 | 12 | M24*2 | 60 | 158 | 4.1 |
| 25 | 105 | 50 | 15 | M33*2 | 65 | 163 | 6.9 |
| 32 | 115 | 62 | 25 | M42*2 | 80 | 180 | 8.0 |
| 40 | 165 | 88 | 32 | M52*2 | 90 | 230 | 15.0 |
| 50 | 165 | 88 | 39 | M64*3 | 115 | 265 | 27.0 |
| 65 | 200 | 116 | 53 | M80*3 | 140 | 315 | 49.0 |
| 80 | 225 | 138 | 60 | M100*3 | 160 | 360 | 88.0 |
| 100 | 260 | 160 | 76 | M120*4 | 180 | 420 | 91.0 |
| 125 | 300 | 195 | 90 | M155*4 | 200 | 460 | 115.0 |
| 150 | 330 | 212 | 120 | M175*4 | 220 | 500 | 145.0 |
| 200 | 425 | 265 | 176 | M240*6 | 240 | 570 | 160.0 |
對夾式高壓止回閥PN32.0MPa外形尺寸：
| H72Y-220C H72W-320R | |||||||
| 公稱通徑 | D | D1 | D | M | L | L1 | 重量（ kg ） |
| 10 | 95 | 42 | 10 | M24*2 | 60 | 155 | 3.4 |
| 15 | 105 | 50 | 12 | M33*2 | 65 | 158 | 4.5 |
| 25 | 115 | 62 | 23 | M42*2 | 80 | 180 | 7.3 |
| 32 | 135 | 70 | 29 | M48*2 | 90 | 200 | 8.7 |
| 40 | 165 | 88 | 34 | M64*3 | 115 | 255 | 17.0 |
| 50 | 200 | 116 | 53 | M80*3 | 140 | 300 | 30.0 |
| 65 | 225 | 138 | 60 | M100*3 | 160 | 345 | 56.0 |
| 80 | 260 | 160 | 68 | M125*4 | 180 | 410 | 92.0 |
| 100 | 300 | 195 | 85 | M155*4 | 200 | 470 | 109.0 |
| 125 | 330 | 212 | 120 | M175*4 | 220 | 510 | 135.0 |
| 150 | 400 | 250 | 135 | M215*6 | 240 | 570 | 160.0 |
| 200 | 480 | 320 | 176 | M265*6 | 280 | 670 | 180.00 |
