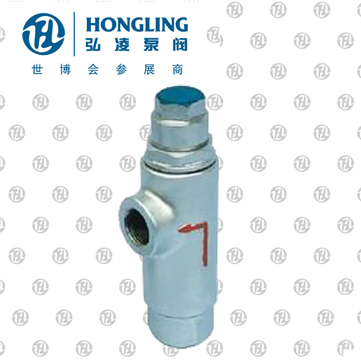

熱靜力波紋管式蒸汽疏水閥產品介紹：

波紋管式的疏水閥的熱敏感元件為注滿易揮發液體的波紋管，利用液體的易揮發性和波紋管伸縮性。當蒸汽管線升溫時，液體揮發成氣體體積膨脹并產生壓力推動液體管伸長，蒸汽管線降溫達到易揮發的液體從氣體轉變成液體時體積收縮，波紋管內沒有動力，體積收縮。

CS44熱靜力波紋管式蒸汽疏水閥結構特點：

1、 排水溫度可以調節在70～100度之間，使用方便。

2、 能夠阻止高溫凝結水的排放，保持蒸汽管線的熱能。

3、 連續排放，沒有噪音。蒸汽壓力的小波動沒有影響使用。

4、 結構簡單，安裝方便，隨意。

5、 通過增加波紋管直徑提高凝結水的排量。

6、 具有良好的排空性能，不怕凍。零泄漏，背壓率達到75%以上。

熱靜力波紋管式蒸汽疏水閥技術規范：

基本設計：JB/T 9093

測       試：GB/T 12251

熱靜力波紋管式蒸汽疏水閥產品規格：

產品型號：CS14、CS44

尺寸范圍：DN15～DN150

壓力等級：1.6～2.5MPa

殼體材料：碳鋼、不銹鋼

適用介質：氣體、蒸汽

操作方式：自動

熱靜力波紋管式蒸汽疏水閥設計特色：

結構緊湊，重量輕 備有直通或角式的螺紋連接方式可選的法蘭和螺紋連接方式

熱靜力波紋管式蒸汽疏水閥主要零件材料

熱靜力波紋管式蒸汽疏水閥外形連接尺寸及技術參數表
