蝸輪法蘭硬密封蝶閥

產品型號：D343H

發布時間：2012-3-26 14:01:56

蝸輪法蘭硬密封蝶閥被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

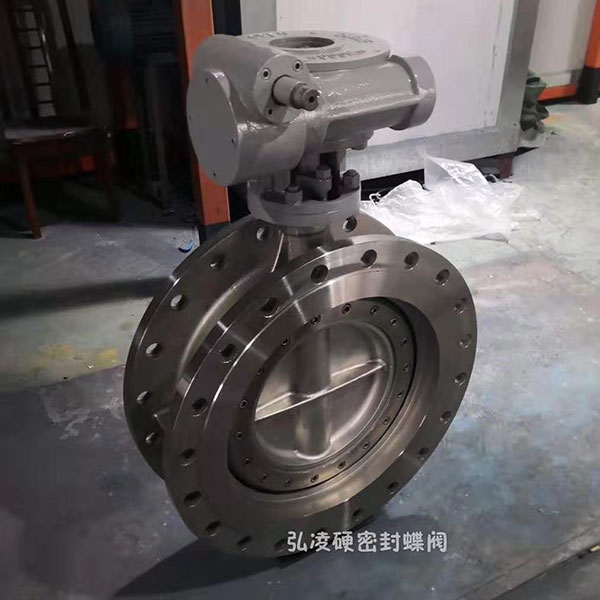

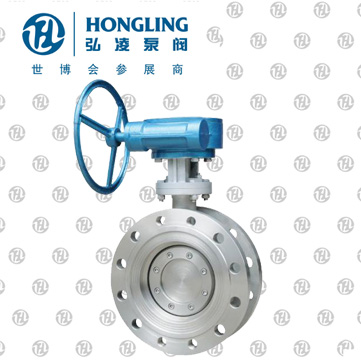

查看產品實物圖

下一個產品：沒有了

上一個產品：電動調節蝶閥

分享到：

相關產品:

對夾式金屬硬密封蝶閥蝸輪法蘭硬密封蝶閥電動調節蝶閥法蘭式硬密封保溫蝶閥信號蝶閥法蘭式襯四氟蝶閥蝸輪對夾式襯氟蝶閥氣動襯氟蝶閥氣動法蘭式蝶閥氣動對夾式硬密封蝶閥蝸輪法蘭軟密封蝶閥氣動對夾式蝶閥手動對夾式蝶閥電動法蘭式軟密封蝶閥法蘭伸縮蝶閥對焊式硬密封蝶閥手動對夾式硬密封蝶閥氣動法蘭式金屬硬密封蝶閥電動法蘭硬密封蝶閥電動法蘭伸縮蝶閥電動對夾式金屬硬密封蝶閥氣動法蘭式伸縮蝶閥氣動硬密封不銹鋼蝶閥

蝸輪法蘭硬密封蝶閥產品概述

蝸輪法蘭硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

蝸輪法蘭硬密封蝶閥特點

1、蝸輪法蘭硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。

3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．

4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

5、蝸輪法蘭硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

蝸輪法蘭硬密封蝶閥主要技術參數

公稱通經DN（mm）	50～2000
公稱藥理PN（MPa）	0.6	1.0	1.6	2.5
密封試驗（MPa）	0.66	1.1	1.76	2.75
強度試驗（MPa）	0.9	1.5	2.4	3.75
適用溫度	碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

蝸輪法蘭硬密封蝶閥主要零部件材料

零件名稱	材料
閥體	WCB、合金鋼、不銹鋼、QT450-10
蝶板	WCB、合金鋼、不銹鋼、QT450-10
閥軸	2Cr13不銹鋼、合金鋼
密封圈	不銹鋼圈
填料	柔性石墨

蝸輪法蘭硬密封蝶閥采用標準

制造標準	JB/T 8527-97
法蘭標準	GB9113-2000
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

D343H-10/16/25/蝸輪法蘭硬密封蝶閥主要外形連接

尺寸單位:mm）

公稱通經（DN）	主要尺寸			法蘭尺寸和螺栓規格
	主要尺寸			1.0MPa			1.6MPa			2.5MPa
	L 短／長	H1	H	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108／150	350	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112／170	370	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114／180	380	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127／190	420	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140／200	460	164	250	210	8-18	250	210	8-22	270	220	8-26
150	140／210	555	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152／230	760	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165／250	830	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178／270	895	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190／290	950	280	505	460	16-22	520	470	16-26	555	490	16-33
400	216／310	1190	305	565	515	16-26	580	525	16-30	620	550	16-36
450	222／330	1255	350	615	565	20-26	640	585	20-30	670	600	20-36
500	229／350	1305	380	670	620	20-26	715	650	20-33	730	660	20-36
600	267／390	1340	445	780	725	20-30	840	770	20-36	845	770	20-39
700	292／430	1520	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318／470	1710	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330／510	1810	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410／550	1960	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470／630	2250	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
1400	530／710	2435	850	1675	1590	36-42	1685	1590	36-48	1755	1640	36-62
1600	600／790	2780	1030	1915	1820	40-48	1930	1820	40-56	1975	1860	40-62
1800	670／870	3020	1230	2115	2020	44-48	2130	2020	44-56	2195	2070	44-70
2000	760/950	3270	1350	2325	2230	48-48	2345	2230	48-62	2425	2300	48-70

引進國外先進技術，在此基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥可具有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
