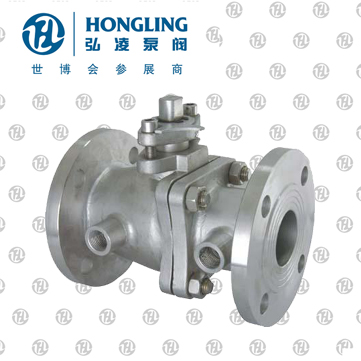

BQ41F保溫球閥產品介紹:
保溫球閥也稱夾套球閥,是在球閥的基礎上焊裝金屬夾套,用于注入蒸汽或其它保溫、保冷介質,確保閥內介質能夠正常工作。保溫夾套球閥具有良好的保溫保冷特性,且閥門的通徑與管徑一致,同時又能有效降低管路中介質熱量損失。 保溫球閥根據球閥的結構不同,有整體式保溫球閥、兩片式保溫球閥、對夾式保溫球閥等幾種結構形式,廣泛適用于化工、石油、制藥、冶金等行業的系統管路中。
BQ41F保溫球閥特點:
1. 流體阻力小,其阻力系數與同長度的管段相等。
2. 結構簡單、體積小、重量輕。
3. 緊密可靠,目前球閥的密封面材料廣泛使用塑料、密封性好,在真空系統中也已廣泛使用。
4. 操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。
5. 維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
6. 在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。
7. 適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可應用。 球旋轉90度時,在進、出口處應全部呈現球面,從而截斷流動。
保溫球閥是一種比較新型的球閥類別,它有著自身結構所獨有的一些優越性,如開關無摩擦,密封不易磨損,啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構,可實現對介質的調節和嚴密切斷。廣泛適用于[wiki]石油[/wiki]、[wiki]化工[/wiki]、城市給排水等要求嚴格切斷的工況。
BQ41F保溫球閥應用范圍:
保溫夾套球閥主要用于石油、化工、冶金、制藥、食品等各類系統中,以輸送常溫下會凝固的重油、膠類等高粘度介質。
保溫夾套球閥主要連接尺寸(mm)
公稱通徑DN Nominal Diameter | 法蘭規格Flange specification | 尺寸(mm)Size | 重量Kg Weight | |||||||
d | L | H | W | E | Q | P | ||||
inch | DN | 150、300Lb;10K、20K | ||||||||
1/2 | 15 | 15*40 | 15 | 110 | 101 | 130 | 58.5 | 147 | NPT3/4 | 5 |
3/4 | 20 | 20*40 | 19 | 117 | 101 | 160 | 58.5 | 147 | NPT3/4 | 6 |
1 | 25 | 25*50 | 25 | 127 | 106 | 160 | 63.5 | 156 | NPT3/4 | 9 |
11/2 | 40 | 40*65 | 38 | 165 | 125 | 230 | 62.5 | 181 | NPT3/4 | 15 |
2 | 50 | 50*80 | 51 | 178 | 135 | 230 | 68 | 218 | NPT3/4 | 21 |
3 | 80 | 80*150 | 76 | 229 | 193 | 400 | 82 | 275 | NPT3/4 | 38 |
4 | 100 | 100*200 | 102 | 254 | 265 | 700 | 83 | 300 | NPT3/4 | 70 |
6 | 150 | 150*250 | 152 | 292 | 355 | 1100 | 95 | 403 | NPT1 | 101 |
8 | 200 | 200*350 | 203 | 330 | 410 | 1100 | 100 | 492 | NPT1 | 140 |
縮徑保溫球閥主要零件材質表:
序號 |
零件名稱 |
材質 |
序號 |
零件名稱 |
材質 |
||
GB |
ASTM |
GB |
ASTM |
||||
1 |
夾套 |
25 |
A105 |
5 |
球體 |
|
|
2 |
閥座 |
WCB |
A216-WCB |
6 |
閥桿 |
1Cr13 |
A247-410 |
3 |
閥體 |
1Cr18Ni9Ti |
SS304 |
7 |
填料 |
柔性石墨 |
|
4 |
密封圈 |
PTFE、對位聚苯 |
8 |
填料壓蓋 |
WCB |
A216-WCB |
注:縮徑保溫球閥主要零件及密封面材質可根據實際工況條件或用戶特殊要求設計先用。
縮徑保溫球閥技術規范:
設計標準 |
ASME B 16.34 GB/T 12224 |
結構長度 |
ASME B 16.10 GB/T 12221 |
連接法蘭 |
ASME B 16.34 JB/T 79 |
驅動方式 |
手動、電動、氣動 |
試驗和檢驗 |
JB/T9092 API 598 |
適用介質 |
重油、膠類等易凝固介質 |
注:縮徑保溫球閥主要零部件及密封面的材質可根據實際工況條件或用戶特殊要求設計選用。
BQ41F縮徑保溫球閥I型主要連接尺寸:
公稱通徑DN | L | D | D1 | D2 | B | F | Z-Φd | 2-G |
15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 | 3/8 |
20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 | 3/8 |
25 | 160 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 | 3/8 |
32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-Φ18 | 1/2 |
40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-Φ18 | 1/2 |
50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 | 1/2 |
65 | 220 | 180 | 145 | 120 | 18 | 3 | 4-Φ18 | 1/2 |
80 | 250 | 195 | 160 | 135 | 20 | 3 | 4-Φ18 | 1/2 |
100 | 280 | 215 | 180 | 155 | 20 | 3 | 4-Φ18 | 1/2 |
125 | 320 | 280 | 240 | 210 | 22 | 3 | 4-Φ23 | 1/2 |
150 | 360 | 335 | 295 | 265 | 26 | 3 | 4-Φ23 | 1/2 |
BQ41F縮徑保溫球閥II型主要連接尺寸:
公稱通徑DN | L | D | D1 | D2 | B | F | Z-Φd | 2-G |
15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 | 3/8 |
20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 | 3/8 |
25 | 160 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 | 3/8 |
32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-Φ18 | 1/2 |
40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-Φ18 | 1/2 |
50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 | 1/2 |
65 | 220 | 180 | 145 | 120 | 18 | 3 | 4-Φ18 | 1/2 |
80 | 250 | 195 | 160 | 135 | 20 | 3 | 4-Φ18 | 1/2 |
100 | 280 | 215 | 180 | 155 | 20 | 3 | 4-Φ18 | 1/2 |
125 | 320 | 280 | 240 | 210 | 22 | 3 | 4-Φ23 | 1/2 |
150 | 360 | 335 | 295 | 265 | 26 | 3 | 4-Φ23 | 1/2 |
開啟過程
1在關閉位置,球體受閥桿的[wiki]機械[/wiki]施壓作用,緊壓在閥座上。
2當逆時針轉動手輪時,閥桿則反向運動,其底部角形平面使球體脫開閥座。
3閥桿繼續提升,并與閥桿螺旋槽內的導銷相互作用,使球體開始無摩擦地旋轉。
4直至到全開位置,閥桿提升到極限位置,球體旋轉到全開位置。
關閉過程
1關閉時,順時針旋轉手輪,閥桿開始下降并使球體離開閥座開始旋轉。
2繼續旋轉手輪,閥桿受到嵌于其上螺旋槽內的導銷的作用,使閥桿和球體同時旋轉90°。
3 快要關閉時,球體已在與閥座無接觸的情況下旋轉了90°。
4手輪轉動的*后幾圈,閥桿底部的角形平面機械地楔向壓迫球體,使其緊密地壓在閥座上,達到完全密封。
特點
1、 啟閉無摩擦。這一功能完全解決了傳統[wiki]閥門[/wiki]因密封面之間相互摩擦而影響密封的問題。
2、 上裝式結構。對裝在管道上的閥門可直接在線檢查與維修,能有效減少裝置停車,降低成本。
3、 單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
4、 低扭矩設計。特殊結構設計的閥桿,只需配一個小手把閥門就能輕松啟閉。
5、 楔形密封結構。閥門是靠閥桿提供的機械力,將球楔壓到閥座上而密封,使閥門的密封性不受管線壓差變化的影響,在各種工況下密封性能都有可靠保證。
6、 密封面的自清潔結構。當球體傾離閥座時,管線中的流體沿球體密封面成360°均勻通過,不僅消除了高速流體對閥座局部的沖刷,也沖走了密封面上的聚積物,達到自清潔的目的。
