NL型泥漿泵
產品型號：
發布時間：2009-3-20
下一個產品：QJ型深井潛水泵|不銹鋼潛水泵|不銹鋼深井泵
上一個產品：YW型無堵塞排污泵

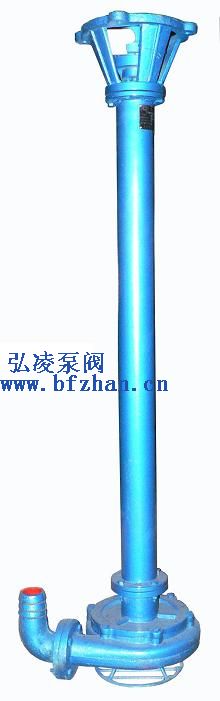

本泵系單級單吸立式離心泵，主要部件有蝸殼、葉輪、泵座、泵殼、支撐筒、電機座、電動機等組成。蝸殼、泵座、電機座、葉輪螺母是生鐵鑄造、耐腐性、耐腐蝕性較好，加工工藝方便。
葉輪為三片單園弦彎葉，選用半封閉葉輪，并采用可鍛鑄鐵、所以強度高，耐腐蝕；加工方便，通過性好，效率高。
為了減輕重量和減少車削量、泵軸是優質碳素鋼冷拉園鋼制造。
泵座中裝有四只骨架油封和軸套，防止軸磨損，延長軸的使用壽命。
本泵可垂直或傾斜使用，占地面積小，蝸殼需埋在工作介質中工作，容易啟動，不需弓I水，旋轉方向應從電機尾部看是順時針?lè)较蚬ぷ鳌?/span>
總機長度備有各種規格，以便使用單位根據用途因地制宜地選用。
1、NL型多用液下泵系單級單吸離心泵，使用于礦山，造紙、印染、環保、石墨、云母、黃金、陶瓷、煉油、石油、化工、農場、鹽場、碘場、染化、釀酒、食品、化肥、焦化、選廠、建筑、大理石廠、金礦、泥漿、流沙、泥塘、污塘、污濁液送吸濃稠液、裝料及懸浮物質的污水作業，也可作礦排水及含有泥塊的流體。
2、泥漿泵若與高壓水泵，水槍配合，組成水力機械化土方工程機組，就可用作于土地平整，河道與池塘的疏浚、鑿開等小型水利工程的挖方與輸方，以及城市的防空工程，地下工程。
3、養魚用作帶水清塘、魚池增氧等。
3、養魚用作帶水清塘、魚池增氧等。
三、型號意義：
.jpg)
四、泥漿泵性能參數:
|
型 號
|
轉速n
(r/min) |
流量Q
(m3/h) |
揚程H
(m) |
效率η
(%) |
電機功率
(Kw) |
|
NL50-8
NL50A-8 |
1430
|
20-30
|
8-9
|
42
|
1.5
|
|
NL50-12
NL50A-12 |
1430
|
25-38
|
12-14
|
41
|
3
|
|
NL65-16
NL65A-16 |
1430
|
50-60
|
15-18
|
42
|
5.5
|
|
NL76-9
NL76A-9 |
1430
|
50-70
|
9-10
|
59
|
3
|
|
NL80-12
NL80A-12 |
1430
|
80-120
|
11-13
|
56
|
7.5
|
|
NL100-16
NL100A-16 |
1430
|
80-100
|
15-17
|
61
|
15
|
|
NL150-12
NL150A-12 |
1430
|
100-150
|
11-13
|
66
|
18.5
|
|
NL150-16
NL150A-16 |
1430
|
120-180
|
15-20
|
65
|
22
|
五、使用須知
1、本泵使用電源必須是三相四線制，若無接地線，必須加裝，以防漏電。工作時，須在就近裝有與電機相符的電路熔斷器和幵關，以防葉輪雜物卡死時燒壞電機。
2、本泵使用時可不必安裝任何基礎裝置即能運轉，只要斜靠牢固即可，必要時用繩索系牢以防意外。起動后必須檢查電機旋轉方向，不得反轉超過一分鐘。
3、當被吸送的液體中含有較多的雜草、鐵絲、木條、磚塊等雜物時，必須事先盡量清除掉、并可采取加放鐵絲籃等方法，防止雜物吸入泵內造成葉輪打壞，卡死和管道阻塞等事故。
4、泵體在吸泥及其他污濁物后應給予短期吸水，以便沖洗泵體及管道內部。
5、在露天工作時，電機應裝護罩，以防雨水等浸入電機。
6、在河底，池底吸泥宜吊掛在三腳架上，并可擱在浮筒或船上移動作業，在進行土方工程作業時，高壓水沖碎的土塊直徑不得大于吸入口三分之一。
7、本泵規定的轉速是泵的最高轉速，不得任意提高；減低轉速使用不限，但功效顯著降低。
8、本泵在吸送厚泥，濃稠液體或高揚程，長距離輸送泥漿時，負荷降低，但不能用改變結構的方法來增大負荷。
9、 一般運轉1250小時左右，進行泵的定期保養，拆卸泵座查看軸承，和泵的密封情況，清洗并更換黃油，必要時更換油封，軸套和其他零件。保養及更換零件的注意事項請見安裝。〈采用機械密封運泵轉3500小時左右進行定期保養）。
10、當長期停止使用時，應將蝸殼拆幵，擦干零件并在相對運動接合表面涂以簿油，存放在干燥地方以備以后使用。
